How To: Einbau von JETI Assist im Modell

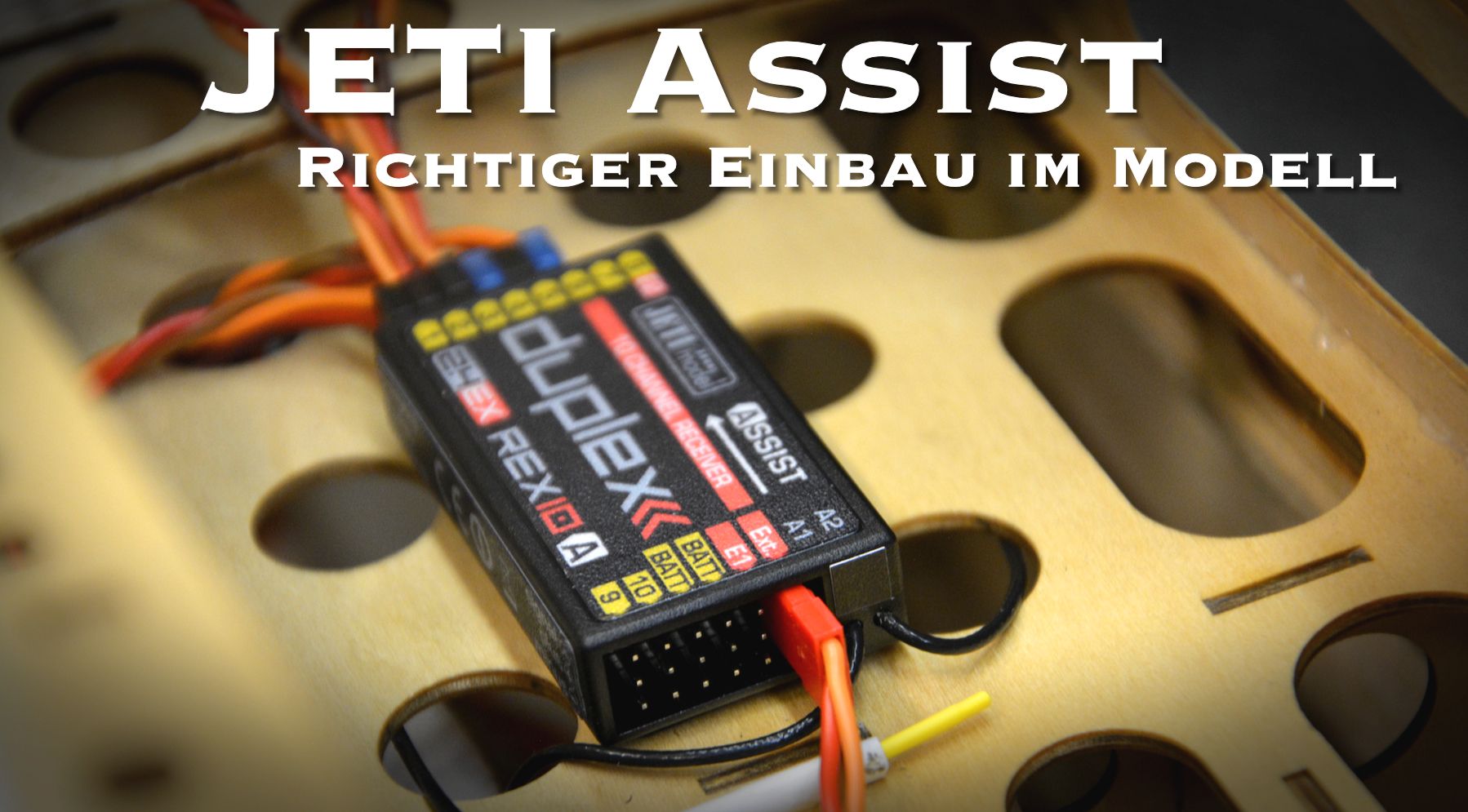

JETI assist einbau 01
Oliver Fuchs

22. Mai 2018

Wie baue ich den JETI Assist Empfänger richtig in meinem Modell ein?
Worauf sollte ich achten?

Der JETI Assist setzt mit seiner Vielzahl an Funktionen und der ausgereiften Software im Bereich der Stabilisatoren neue Maßstäbe.
Der JETI Assist ist ein eigenständiger JETI REX Empfänger mit integrierter Stabilisierungsfunktion – durch den Assist wird Intelligente Flugstabilisation ermöglicht. Dieses Feature, das für Flugmodelle sowie Multicopter entwickelt wurde, stabilisiert 3 Achsen und gewährt somit ein sehr sicheres Flugverhalten – auch bei windigen oder turbulenten Verhältnissen. Besonders interessant macht den JETI Assist, dass er nicht nur für Anfänger geeignet ist, sondern er ist auch Fortgeschrittenen sowie Profis eine Hilfestellung dabei, akrobatische Flugmanöver besser zu erlernen sowie den Flug präziser zu gestalten. Dies wird durch die verschiedenen Flugmodi erreichet, welche für Piloten mit verschiedenen Vorkenntnissen angepasst sind.
Der JETI REX Assist ist kompatibel mit dem 2,4GHz Duplex TX Modul sowie allen DS/DC Sendern.

In diesem Artikel wird beschrieben, wie der JETI Assist richtig im Modell montiert wird und worauf dabei zu achten ist.
Bitte beachten Sie: Dies ist eine Kurzanleitung, für eine genauere und detailreichere Beschreibung sehen Sie sich bitte dafür die offizielle Produktanleitung von JETI Model an.

DSC 0009
DSC 0006 v2
DSC 0004



Wie soll der JETI REX Assist im Modell ausgerichtet werden?

Dass der JETI Assist seine Funktionen ordnungsgemäß sowie die Stabilisierung eine korrekte Reaktion ausüben kann, muss beim Einbau des Empfängers auf einige Hinweise geachtet werden. Der JETI Assist Empfänger sollte möglichst parallel zu den Flugachsen in Modell verbaut werden. Außerdem is es ratsam des Assist so nahe wie möglich am Schwerpunkt des Modells (insbesondere bei bei Multicoptern) zu verbauen.

Bildschirmfoto 2018 05 06 um 23.04.56


Platzierung des JETI Assist im Modell:

Die unten angezeigte Grafik zeigt die verschiedenen Möglichkeiten wie der Empfänger im Modell platziert werden kann. Wichtig ist hierbei zu beachten, dass für die richtige Wirkweise des Stabilisators die gewählte Einbauposition im Quick Setup unter dem Punkt “Empfängerplatzierung” entsprechend der Pfeilrichtung auf dem Empfänger eingestellt wird.

Bildschirmfoto 2018 05 06 um 23.05.20

Wie soll der JETI Assist im Modell fixiert werden?

Für beste Resultate des Stabilisators sollte der Empfänger so befestigt werden, dass Vibrationen minimiert werden. Aber natürlich ist es wichtig darauf zu achten, dass der Empfänger trotzdem ausreichend fixiert sein. Wir empfehlen zur Befestigung des Empfängers im Modell weiches doppelseitiges Klebeband.

DSC 0013
