Weitere Infos im Shop: Die Central Box wurde für ein umfassendes Management vieler Servos in einem Modell mit hohen Sicherheitsansprüchen entworfen. Sie bietet einen elektronischen Kurzschlussschutz eines jeden einzelnen Servoausganges und unterstützt bis zu zwei Akkus zur Stromversorgung der Empfangsanlage. Die Central Box bietet eine Überwachung zahlreicher Parameter über das JETI EX Telemetrie System. Als Empfänger können z.B. RSAT2 mit seriellen (PPM, EX Bus) Ausgängen mit der Central Box verlinkt werden. Zusammen mit den JETI DC/DS Sendern schöpfen Sie das volle Potential der Central Box aus, wie die einfache Programmierung, volle EX Telemetrie und super schnelle Servoreaktionen.
- Überstromabsicherung von jedem einzelnen Servoausgang
- Anschlussmöglichkeit für bis zu 2 Empfänger mit seriellem Ausgang (PPM, JETI EX Bus)
- Eingebauter Expander für bis zu 3 Telemetriesensoren
- Anschlussmöglichkeit für den magnetischen Schaltgeber oder den RC Switch (nur Central Box 200)
- MPX Akkuanschlüsse: Central Box 100 1x und Central Box 200 2x
- 100Hz Modus für die Servoausgänge (10ms Impulszeit)
- unterstützt EX Telemetrie (Spannung, Strom, Kapazität und Temperatur, sowie Überlastanzeige, …)
- Komfortable Einstellmöglichkeit über die JETI DC/DS Sender
- Einfache Firmware Updates über den DUPLEX USBa USBAdapter
- Perfekt geeignet für den Einsatz zusammen mit high voltage (HV) Servos
- Kompakte Abmessungen für eine einfache Installation im Modell
- Jeder Servoausgang getrennt einstellbar (Kanalzuordnung, Trimmung, Drehrichtungsumkehr, Wegeeinstellungen)
Technische Daten:
| Empfohlene Eingangsspannung (V) | 4-14 |
| Anzahl der Akkuzellen | 2-3 LiXX oder 4-10 NiXX |
| Dauerstrom | 15 A |
| Impulsstrom | 90 A |
| Servosteckplätze | bis zu 15 |
| Stromverbrauch im AUS Zustand mit magnetischen Geber | 120uA |
| Stromverbrauch im AUS Zustand mit RC-Switch | 140 uA |
| Temperaturbereich | – 20°C bis zu +75°C |
| Gewicht | 30 g |
| Abmessungen | 63x38x17mm |
| Abmessungen magnetischer Geber | 30x21x5 mm |

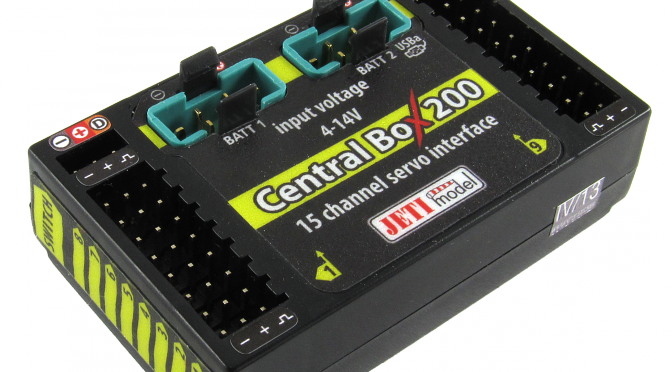

Beschreibung: Die Central Box 200 bietet maximal 15 Servoanschlüsse mit Überstromschutz.
Steckplätze 14 und 15
- Servoausgang
- Eingang für den Anschluss eines Telemetriesensors
Ext1
- Anschluss für die JETIBOX oder Duplex EX Empfänger zum Einstellen der Central Box oder Ausgabe der Telemetriedaten
- Eingang für einen Telemetriesensor
- Der Ext1 Anschluss wird auch für die Firmware Updates verwendet (zusammen mit dem USBa Adapter).
Rx1
- erster Eingang für den Empfänger mit seriellem Ausgang (EX Bus oder PPM)
Rx2
- zweiter (backup) Eingang für Empfänger mit seriellem Ausgang (EX Bus oder PPM)
Switch-Eingang
- reserviert für den Anschluss des Magntgebers oder des RC Switch (optionales Zubehör).
BATT1 and BATT2
- MPX Steckplätze für den Anschluss von max. zwei Akkus oder BEC Systemen zur Versorgung der Empfangsanlage/Servos…
 |
Anleitung |
| |
Menuestruktur |
Bericht im Magazin Aviator 11/2013:
| |
Bericht |
