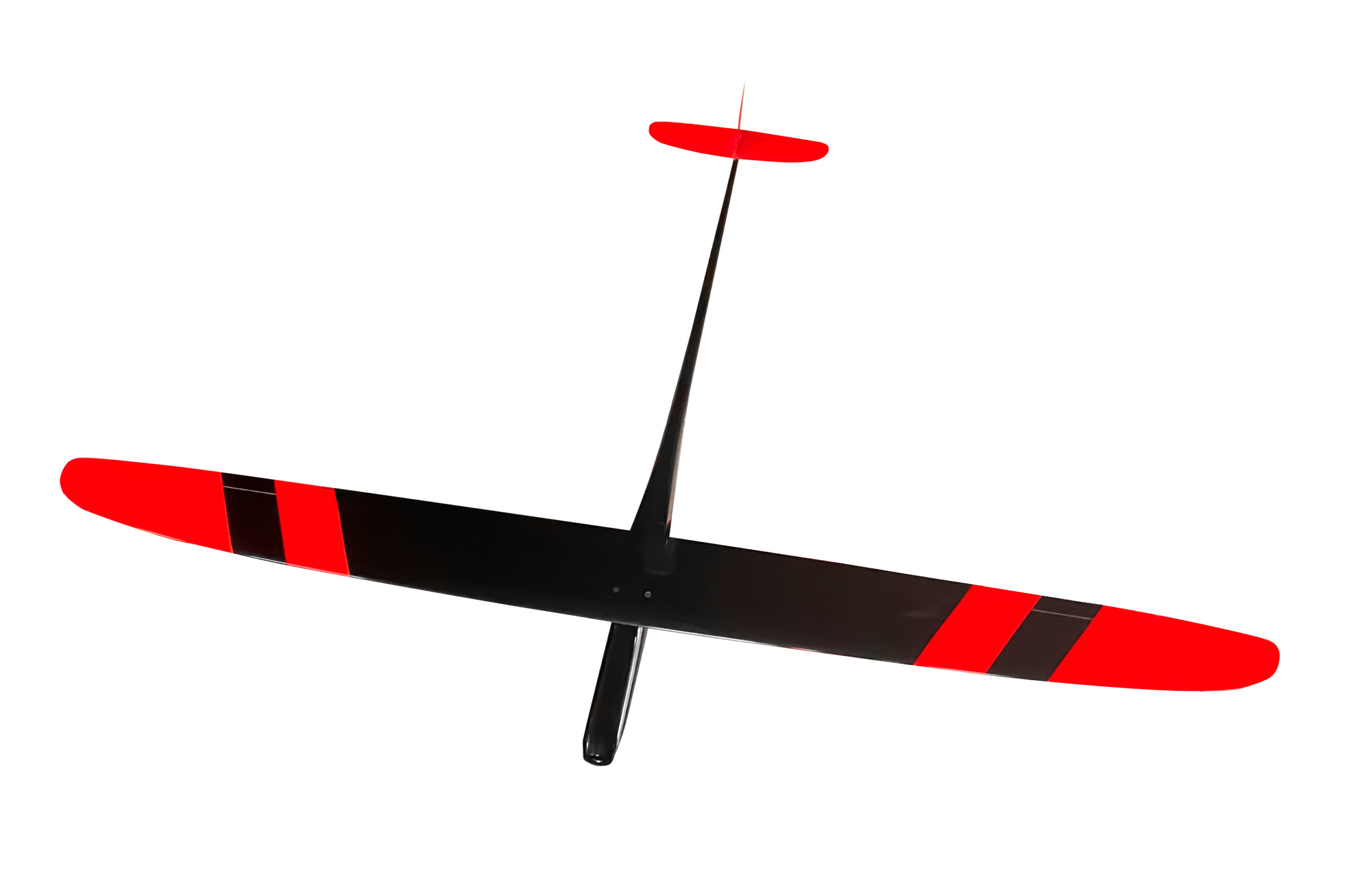

Dieser Beitrag behandelt die Modellflieger Bauanleitung für den Modellsegler F5D Avionik D17 , erhältlich bei HEPF.
Technische Daten:
- Voll-CFK
- der Avionik D17 Pylonracer ist kein Anfängermodell, und es ist auch nichts was man einfach zusammenstellt.
- das Fliegen ist auch nicht für jedermanns Sache, denn mit einem 1000 Watt Antrieb sind Gescheindigkeiten jenseits der 300 km/h Marke zu erreichen.
- Spannweite: 1400mm
- Flächeninhalt 15.85 dm2 (calculated by FAI)
- voraussichtliches Fluggewicht inkl 5s 1800mAh LiPo: ca. 1030g
Die Modellflieger Bauanleitung für den F5D Avionik D17
Seitenflosse und Höhenruder:
Was brauchen Sie in dieser Phase?
1 Stück Carbonstab von 2mm 1 Bohrer 1.5mm
1 Bohrer 2mm
Schleifpapier
Bohrer Dremel mit Schneidscheibe.
Lineal
Uhu Endfest 24h Es gibt 2 Löcher am Rumpfende und 2 Löcher im Höhenruder.
Diese werden mit 2 Kohlenstäbchen verbunden und ausgerichtet.
Klebeband um den CFK Stab und bei 20mm ablängen
Die 2mm CFK Stifte im Akkuschrauber so lange leicht abschleifen, bis diese saugend in die Bohrungen passen.
Nun bohren Sie die beiden Löcher in die Seitenflosse, zuerst mit 1,5mm Bohrter, dann nachbohren mit 2mm Bohrer.
Nun verkleben sie Seiten und Höhenruderflosse im rechten Winkel zueinenader mit Uhu Endfest und lassen den Kleber auch aushärten (24 Stunden)
Nach dem Aushärten wird die Höhenflosse am Rumpf ausgerichtet. Dazu müssen erst die beiden Bohrungen am Rumpfende angebracht werden.
Die Trennlinie kann als Referenz herangezogen werden.
Es folgt vor dem Verkleben der Leitwerke noch das Anbringen des (nicht im Lieferumfang) Ruderhornes.
Vor dem Verkleben des Leitwerkes wird die Tragfläche aufgeschraubt und das leiterk in allen Dimensionen nach der Tragfläche ausgerichtet.
Das Leitwerk muss auch genau auf die Ausnehmung des Rumpes gepasst werden und es darf kein Spalt zwischen Leitwerk und Kontur sein.
Tragfläche:
Bereiten sie Sie Ruderhörner, Gestänge, und Servos (max 8mm) vor.
Die Servoöffnungen müssen auf die Benötigte Größe erweitert werden.
Beim Erweitern der Servoschächte auf das bereits eingelegte Kabel aufpassen!
Decken Sie den Servoschacht großzügig mit Malerkrepp ab, und zeichnen Sie die benötigte Ausnehmung auf.
Mit einem kleinen Fräser kann dann die Deckschicht ausgefräst werden, den darunterliegenden Schaumschtoff kann man leicht wegkratzen.
Einstellung:
Avionik D17 / D17+
Schwerpunkt 45-50mm
48mm Competition
Querruder D17
+5/-3mm
+-20% Expo
Querruder/Klappe D17+
+4/-2mm / +3/-1mm
+-20% Expo
Höhenruder +2/-2mm
+-40% Expo
Spoiler:
Querruder+7mm <
Höhenruder +-0mm
Snap Flap D17+:
Expo. To Höhenruder+- 30-35%
Flap -3
Querruder -2
Spannweite – 55.1″ [1400mm]
Gesamtfläche – 15.85 dm2 (berechnet durch FAI, spezifiziert von Sergey)
Max FAI Gewicht – 1030g
Empfohlener Schwerpunkt für FAI-Flug: 45-50mm
